CM580PG1扩展卡

CM580配备了四种通用编码器扩展卡（即PG卡），作为选配件使用，是变频器做闭环矢量控制或者闭环转矩控制的必选件，根据编码器输出形式选择相应的PG卡。

一、技术特点：

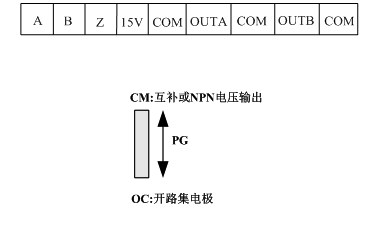

      1.开路集电极PG1卡兼容互补输出，NPN电压输出编码器，通过拨码开关切换；

      2.适合于开路集电极输入光电编码器；

      3.PG卡1仅可应用于异步机。

二、开路集电极PG1卡（CM580PG1）说明：

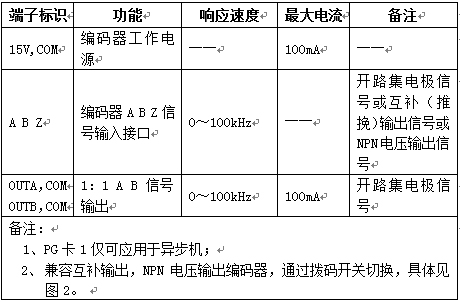

开路集电极PG1卡端子功能说明：
