CM580 PG4扩展卡

CM580配备了四种通用编码器扩展卡（即PG卡），作为选配件使用，是变频器做闭环矢量控制或者闭环转矩控制的必选件，根据编码器输出形式选择相应的PG卡。

一、技术特点

      异步机/同步机用旋转变压器输入PG卡，带1：1分频差分信号输出。

二、旋转变压器输入PG4卡（CM580PG4）使用说明：

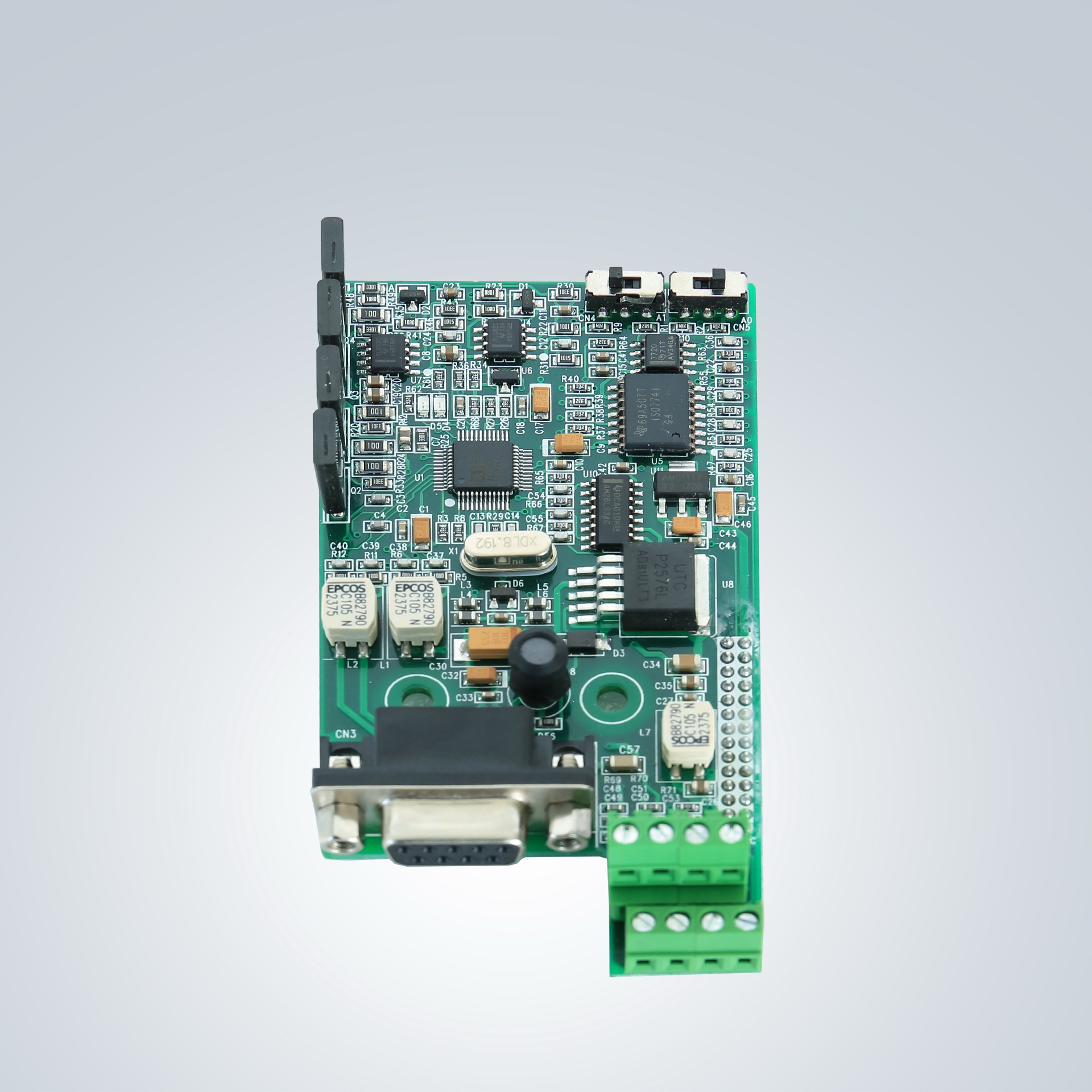

图1 CM580PG4端子图

图2 CM580 PG4拨码开关图

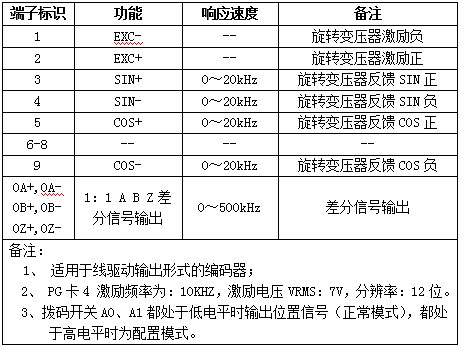

三、旋转变压器输入PG4卡端子功能说明：
