CM530HS-CM530S同步电机开环矢量专用驱动器

发布时间:2022-11-26 19:59:01人气:36

CM53XHS系列同步电机专用变频器是日业电气基于CM530H/CM530系列变频器在取得广泛市场应用的基础上,通过深入的市场调研而推出的一款技术升级型产品。主要用于控制三相交流同步电机的速度和转矩。

技术特点:
兼容性强:
CM530HS变频器可驱动同步电机(无速度传感器矢量控制)和异步电机(电压矢量)。
卓越性能:
低速高转矩输出,转矩脉动小;
稳速精度高,调速范围广;
可辨识电机方向的快速转速跟踪启动,实现电机无冲击启动;
对外干扰小。
高易用性:
变频器本身有软启动功能,启动时无大电流冲击;
标配485通讯功能;
支持并可提供用户后台监控软件;
高精度和线性度的模拟量输入、输出,精度可达0.1%;
对电流环参数自动学习,提高了对不同电机的适用性,减少了调试步骤,使调试更方便。
电机转子初始位置精确辨识,满足对电机启动不能反转的控制性能要求较高的场合(棉纺机械、模塑机、机床),提高了产品的应用范围。
精准稳定的参数辨识
保证开环矢量控制的稳定运行,控制效率更高;
提高了对不同电机的适用性,减少了调试步骤。
无编码器同步电机控制
降低系统成本,减少接线,增强系统抗干扰力,实现同步电机控制大众化。
更节能:

与异步电机驱动相比,极大地提高了系统的运行效率,使系统节能率提高5%~10%。

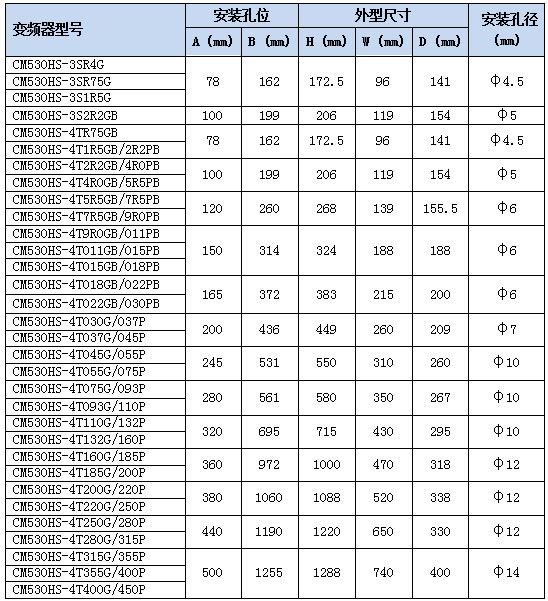

产品尺寸图:



图1

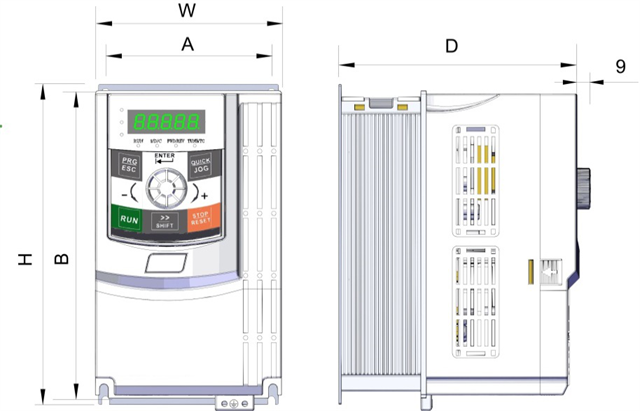

7.5KW以下塑胶外形尺寸及安装尺寸示意图

图2

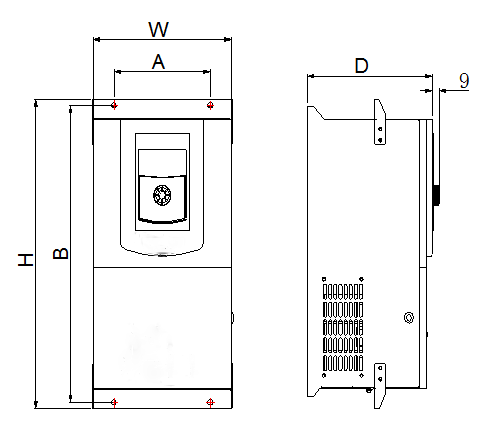

11~37KW钣金机箱外形尺寸及安装尺寸示意图




图3

45~132KW变频器外型尺寸及安装尺寸示意图



图4

160KW以上变频器外型尺寸及安装尺寸示意图

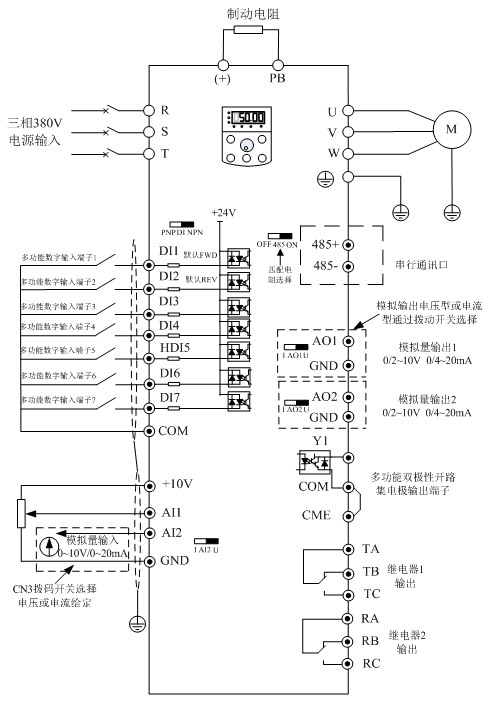

接线图:
